1、設備明細：
DW400發動機試驗臺設備配置 |
|
序號 |
項目名稱 |
型號/規格 |
數量 |
單位 |
生產廠家 |
|
1 |
DW400電渦流測功機 |
最大功率400KW,最大扭矩2000Nm,最高轉速3000r/min |
1 |
套 |
上海啟策 |
|
2 |
SH2001測試控制系統 |
工控機PⅣ3.0 |
1 |
套 |
研華610 |
|
22寸液晶顯示器 |
1 |
個 |
優派VA2225 |
|
測量控制單元 |
1 |
套 |
上海啟策 |
|
伺服控制單元 |
1 |
套 |
上海啟策 |
|
專用測控軟件（5年內免費升級) |
1 |
套 |
上海啟策 |
|
琴臺式操作臺 |
1 |
個 |
上海啟策 |
|
HP1108激光打印機 |
1 |
套 |
惠普 |
|
3 |
傳感器 |
出水溫度傳感器及電纜、快接插頭 |
1 |
個 |
|
|
機油溫度傳感器及電纜、快接插頭 |
1 |
個 |
|
|
機油壓力傳感器及電纜、快接插頭 |
1 |
個 |
|
|
進氣溫度傳感器及電纜、快速接頭 |
1 |
個 |
|
|
排氣溫度傳感器及電纜、快速接頭 |
1 |
個 |
|
|
燃油溫度傳感器及電纜、快速接頭 |
1 |
個 |
|
|
備用溫度采集測試通道 |
1 |
個 |
|
|
備用壓力采集測試通道 |
1 |
個 |
|
|
4 |
標準砝碼 |
|
1 |
套 |
|
|
5 |
扭矩標定裝置 |
|
1 |
套 |
|
|
6 |
鑄鐵平板 |
3m×1.5m×0.2m |
1 |
個 |
|
|
7 |
電子油門 |
雙路0-5V信號輸出 |
1 |
個 |
|
|
8 |
發動機安裝支架 |
|
4 |
個 |
|
|
9 |
可伸縮傳動軸 |
|
1 |
個 |
|
|
10 |
防護罩 |
|
1 |
個 |
|
|
11 |
飛輪連接盤 |
|
1 |
個 |
|
|
12 |
發動機冷卻液恒溫裝置 |
|
1 |
臺 |
|
|
13 |
機械油門執行器及驅動單元 |
|
1 |
個 |
|
|
14 |
發動機起動系統 |
|
1 |
個 |
|
|
15 |
燃油供給及油管 |
|
1 |
個 |
|
|
16 |
發動機及測功機安裝固定連接 |
針對1臺樣機 |
1 |
臺 |
|
2、臺架主要技術指標
序號 |
參數名稱 |
測量范圍 |
測量精度 |
|
1 |
轉速 |
0-3000r/min |
±0.02F.Sr/min |
|
2 |
額定轉矩 |
0-2000Nm |
±0.2%FS |
|
3 |
功率 |
400KW |
±1%F.S+1d |
|
4 |
燃油溫度 |
0-200°C |
±1%F.S |
|
5 |
機油溫度 |
0-200°C |
±1%F.S |
|
6 |
出水溫度 |
0-200°C |
±1%F.S |
|
7 |
排氣溫度 |
0-800°C |
±1%F.S |
|
8 |
進氣溫度 |
0-200°C |
±1%F.S |
|
9 |
機油壓力 |
0-1000kpa |
±1%F.S+1d |
3、實現功能
（1）測功器轉速、扭矩、水溫、油溫等常規測量參數可全部在測量控制儀上顯示，并顯示實時曲線。
（2）可對測功機進行恒位置、恒扭矩控制、外特性控制。
（3）可對發動機進行油門恒位置控制。
（4）5路溫度測量，1路壓力測量
（5）打印發動機測試報告
4、測試控制系統
根據技術發展趨勢，選用了高檔工業控制計算機，使用戶升級十分方便，并使各項功能得能進一步加強。
扭矩，溫度，壓力等模擬信號經過調理后，變成0—10V標準模擬信號，經A/D轉換，變成計算機所需的數字量。
轉速信號經整形放大后，直送JS計數卡，經計算機計數后變成相應數字量。
計算機根據采集的數據，綜合用戶面板的給定狀態，經過一系列控制算法的運算，變成直接推動測功機的脈沖信號，實現了計算機直接數字控制（DDC）。

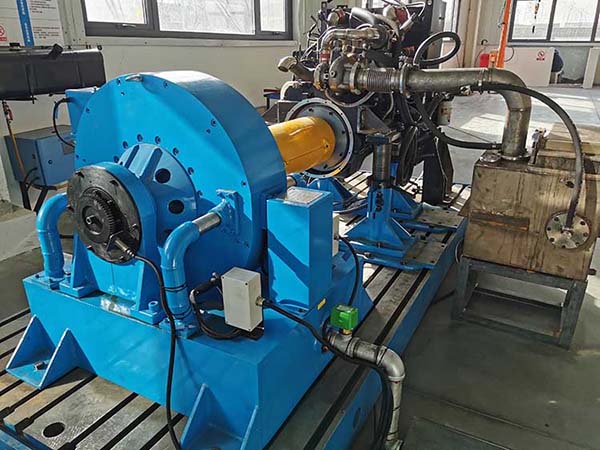

發動機測試臺架（電渦流測功機）

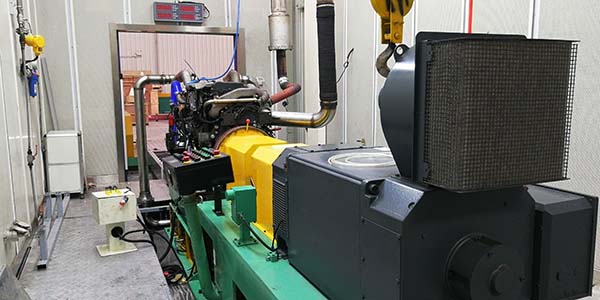

發動機測試臺架（電力測功機）

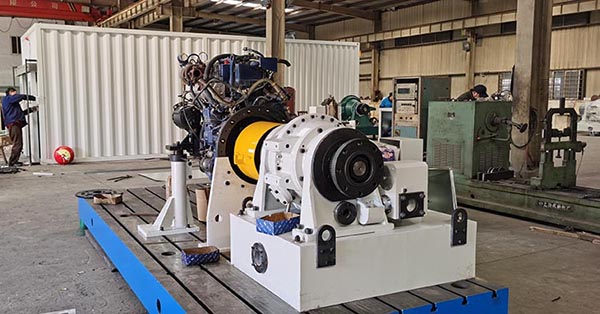

發動機測試臺架（水力測功機） |
